Référence de la classe GLamGrid

#include <glamgrid.h>

Graphe d'héritage de GLamGrid:

Fonctions membres publiques
	GLamGrid (double size, double step=0.5)
void	create ()
double	size () const
void	setSize (double size)
double	step () const
void	setStep (double step)

Description détaillée

Grille de référence.

La classe GLamGrid permet la fabrication d'une grille quadrillée carrée destinée à fournir une notion d'échelle sur une scène OpenGL.
La grille est dessinée dans le plan 0XY, elle est centrée sur l'origine.

Propriétés

size : Taille d'un coté de la grille.

double size () const ;
void setSize (double size ) ;

step : Pas des graduations (défaut 0.5)

double step () const ;
void setStep (double step ) ;

thickness : Epaisseur des traits (défaut = 1.0 ). Propriété maintenue par la classe de base GLamObject.

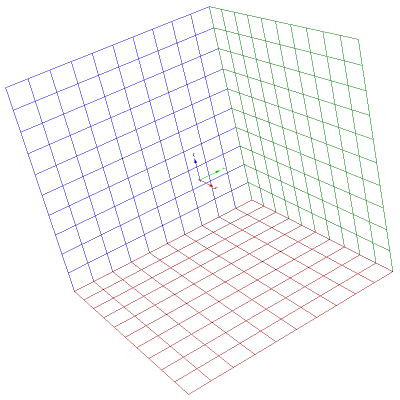

Exemple

// attributs

GLamAxis* axis ;
GLamGrid* grid ;

// construction

axis = new GLamAxis ;
grid = new GLamGrid( 10, 1 ) ;

// projection sur la scène

glPushMatrix() ;
  axis->draw() ;
  glTranslated(0.0, 0.0, -5.0 ) ;
  grid->setColor(0.8, 0.0, 0.0 ) ;
  grid->draw() ;
  glTranslated(0.0, 5.0, 5.0 ) ;
  glRotated(90, 1, 0, 0 ) ;
  grid->setColor(0.0, 0.8, 0.0 ) ;
  grid->draw() ;
  glTranslated(-5.0, 0.0, 5.0 ) ;
  glRotated(90, 0, 1, 0 ) ;
  grid->setColor(0.0, 0.0, 0.8 ) ;
  grid->draw() ;
glPopMatrix() ;

Documentation des constructeurs et destructeur

GLamGrid::GLamGrid	(	double	size,
		double	step = `0.5`
	)

Constructeur.
L'argument size détermine la taille du coté de la grille. L'argument step spécifie le pas de tracé des lignes ; size doit être multiple entier de size pour obtenir un résultat cohérent. L'épaisseur des traits est maintenue par la propriété thickness, elle est fixée à 1.0 par défaut.
La couleur de tracé peut être modifiée par setColor().

Documentation des fonctions membres

void GLamGrid::create ( ) [virtual]

Méthode de dessin utilisée par la classe de base pour générer la display list de l'objet. Les programmes clients ne doivent normalement pas invoquer directement cette méthode, mais préférer la méthode draw() qui exploite la primitive OpenGL glCallList() .

Implémente GLamObject.

void GLamGrid::setSize ( double size )

Propriété size.

void GLamGrid::setStep ( double step )

Propriété step.

double GLamGrid::size ( ) const [inline]
